FTTH CATV 1310/1550/1490nm 1 ポート AGC Wdm ミニ オプティカル受信ノード

1 港 RF AGC WDM FTTH CATV ミニオプティカル受信機ノード変換器

生産の説明

WOR-1000W スタイル光ファイバー受信機家庭用ミニ光学ノードで,光学アクセス開発の最終目標を達成し,FTTH (ファイバー・トゥ・ザ・ホーム) ファイバー・オプティカルネットワークのユーザーに端末へのアクセスを提供しています.アナログやデジタルから家庭に3回プレイを達成するためにONUまたはEOCと一緒に使用することができます.

家庭へのファイバー (FTTH) ブロードバンドアクセスは究極の開発目標ですWOR-1000Wこの目的のためのターミナル製品です.WOR-1000W装置は,CATVとONU信号を分離するために高隔離WDM技術を採用している.さらに,低光電源受信とRF-AGC制御技術も採用している.FTTH の CATV 受信 ≤-18dBm の要求を満たすことができる光学電源受信モニタリングインジケーターLED (≥-15dBm) はパネルに提供され,RF出力を常にサポートし,顧客の使用の便利性FTTH の理想の受信機 装置.

製品の特徴

*WOR-1000Wオプティカルアクセスでは,ACPTOPをアルコールで清掃する必要があります. アダプタをアライナインするより,

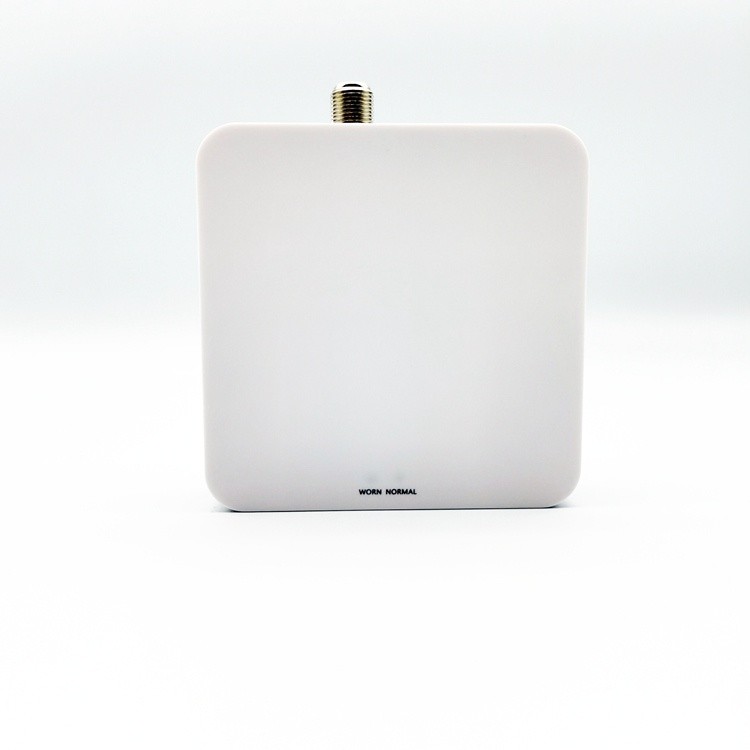

* 光信号がアクセスすると (≥-18dBm) パネルのライトが点灯し,光学部が正常に動作していることを示します.受信電源によってライトが黄色に変更されます ((>+2dBm),緑 ((+2~-18dBm) と赤 (<-18dBm).

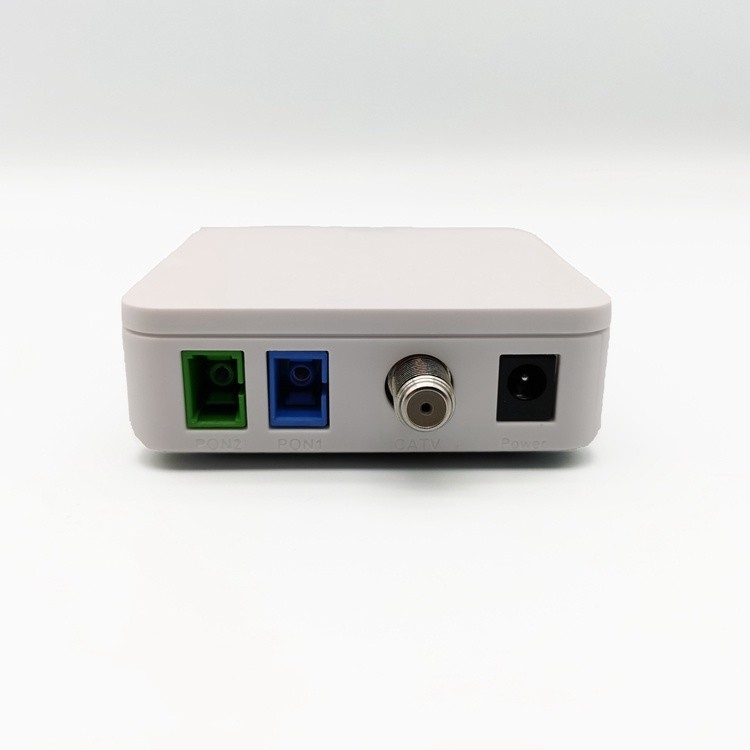

* ONU は 1310/1490/1550nm の接続インターフェイスで,使用前にカバーを外さないでください.

ポイント		ユニット	WOR-1000W
光学特性	入力波長	(nm)	1310/1490/1550
	出力波長	(nm)	1310/1490
	波長作戦	(nm)	1540~1560 年
	チャンネル分離	(dB)	≥40 ((1310/1490nm と 1550nm)
	反応	(A/W)	≥0.9
	パワー範囲を受信する	(dBm)	-18~2
	反射力 の 喪失	(dB)	≥55
	ファイバー・リンク	/	SC/APC
	ポン・リンカー	/	SC/UPC (またはSC/APC)
RF 特徴	帯域幅/平面度	メガHz/dB	47-1000/≤±1
	出力レベル	dBv	AGC: 82±1/(-2~--12dBm)
	反射力 の 喪失	dB	≥14 ((75Ω 特性インペダンス)
	RF出力インターフェース	/	1方向出力
	CNR/MER	dB	≥44/34 ((PAL-D 60CH,OMI3.8%,-9dBm)
	CTB/CSO/HUM	dB	≥65/≥60/≥60 ((-1dBm受信)
他の要件	電力供給/消費	V/W	外部 AC100~240V→DC5/5
	作業温度/貯蔵温度	oC	-35~50/-40~75 (湿度5~90%)
